Systempumpen

Technische Daten



PumpeAbgabevolumen150ml/m 50Hz
 Abgabedruck2,0 MPa
MotorSpannung24V DC (+/- 10%)
 Nennstrom1,6 A (bei Vollast)
 Einschaltstrom6,6 A max
 Nennleistung18W / 50Hz
 BetriebszeitKontinuierlicher Betrieb möglich
Störfall-ErkennungÖl-FüllstandschalterAnschlusskapazität AC DC 200V; 0,5A;
  30W und kleiner
  Anschlusstyp B: Aus bei niedrigem Stand
 DruckschalterAnschlusskapazität AC 125V; 0,1A;
  Anschlusskapazität DC 30V; 0,1A;
  Betätigungsdruck: 1,5 MPa oder darüber (ON)
Förderzeitmax. / min.kontinuierlich
Arbeitsviskosität 10 - 800mm²/Sek. und 46 - 800mm²/Sek.
Tank 1,8 Liter oder 3,0 Liter
Schutzklasse IP54
Gewicht 1,8l: 2,7kg / 3,0l: 3,6kg

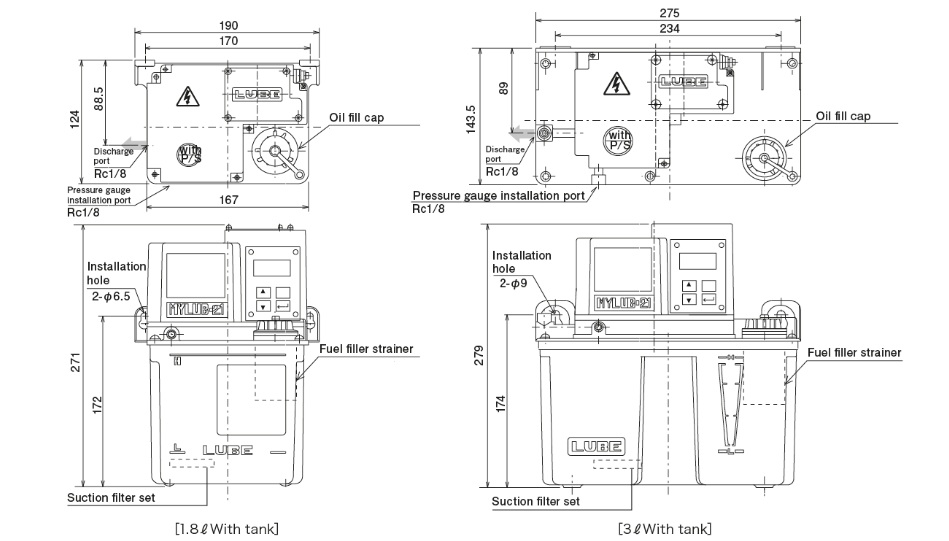

Abmessungen


1,8 Liter

3,0 Liter

Technische Daten



PumpeFördermenge150ml/m (50Hz), 180ml/m (60Hz)
 Förderdruck2,0 MPa/284psi (Einstellung Sicherheitsventil)

MotorSpannung / StromaufnahmeAC100V 1~ / 0,83A (50Hz)
  AC200V 1~ / 0,41A (50Hz)
  AC200V 1~ / 0,64A (60Hz)
  AC200V 1~ / 0,33A (60Hz)
 Ausgangsleistung20W (50Hz/60Hz) Kondensatormotor

SteuerungTimerEinstellbereich Timer / Förderzeit: 1–99 s
  Einstellbereich Intervallzeit: 1–9999 min
  Zählfunktion (1–9999 Zyklen)
 StörmeldungsausgangKontaktart: Schließer (NO)
  Schaltleistung: AC250V, 1.5A
 Störungs-/NotfallerkennungÖlniveauschalter – schaltet bei niedrigem Ölstand
  Druckschalter – Betrieb: 1,7MPa, Reset: 0,9MPa
 LCD-AnzeigeAnzeige: „INT“ (Intervall)
  Anzeige: „DIS“ (Fördern)
  Anzeige: „OIL LEVEL ERR“ (Ölstand niedrig)
  Anzeige: „PRESSURE ERR“ (Druckfehler)

Einsatzbereich Viskosität 68–1800 mm²/s (50Hz)

Tankvolumen 1,8L, 3L (Kunststoff)
  3L, 4L, 6L (Metall)

Gewicht 1,8L-Behälter: 3,2 kg
  3L-Behälter: 4 kg



Abmessungen



Weitere Systemkomponenten
